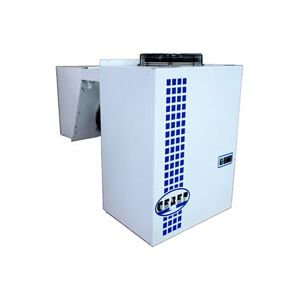

Моноблок морозильный настенный для камер до 40.00м3 Север BGM340S
Описание
Моноблок низкотемпературный для камер ППУ100мм: от -15/-20/-25С, темп. окруж. среды (объём камеры, куб.м): при +40С (38/30/237) при +35С (44/36/27) при +30С (50/40/31); темп. окруж. среды (холодопроизводительность, Вт): при +40С (3128/2703/2279), при +35С (2451/2985/2519), при +30С (3751/3246/2742); крепится к стене.
Минимальное расстояние от поверхностей моноблока, где входит или выходит воздух, до перегородок или других рядом стоящих конструкций - 400мм.
Хладагент R404А - 1,9кг. В моноблоке предусмотрен герметичный компрессор Danfoss NTZ096 с 1 вентилятором.
Производительность вентилятора воздухоохладителя - 3250куб.м/ч. Оттайка осуществляется при помощи ТЭНа.
Моноблок предназначен для охлаждения внутреннего объёма холодильной камеры и представляет собой полностью готовый к эксплуатации холодильный агрегат, заправленный фреоном, протестированный на производстве и рассчитанный на работу при внешней температуре окружающего воздуха от +10 до +40°С.
Корпус моноблока изготовлен из оцинкованной листовой стали с полимерным покрытием.
Моноблок состоит из:
-
наружной части - компрессорно-конденсаторный агрегат,
-
внутренней части - воздухоохладитель.
Наружная и внутренняя части холодильной машины соединены между собой прямоугольными профилями, на которые моноблок вешается на панели камеры.
В наружной части находится:
-
медно-алюминиевый конденсатор,
-
вентилятор обдува,
-
компрессор,
-
фильтр-осушитель,
-
электрический блок управления,
-
ванна сбора и выпаривания конденсата.
Во внутренней части находятся:
-
испаритель,
-
вентилятор обдува,
-
электрический ТЭН оттайки испарителя,
-
поддон сбора конденсата.
При оттайке конденсат сливается в ванну сбора (наружная часть) по трубке. Трубка обогревается ПЭНом.
Электронный блок управления установлен на электрическом щите, поддерживает заданную температуру в охлаждаемом объёме, включает режим оттаивания испарителя.
Выпаривание талой воды из ванны сбора происходит за счет горячей трубки нагнетания от компрессора.
В качестве дросселирующего устройства используется капиллярная трубка.
